Kondenzációs turbina

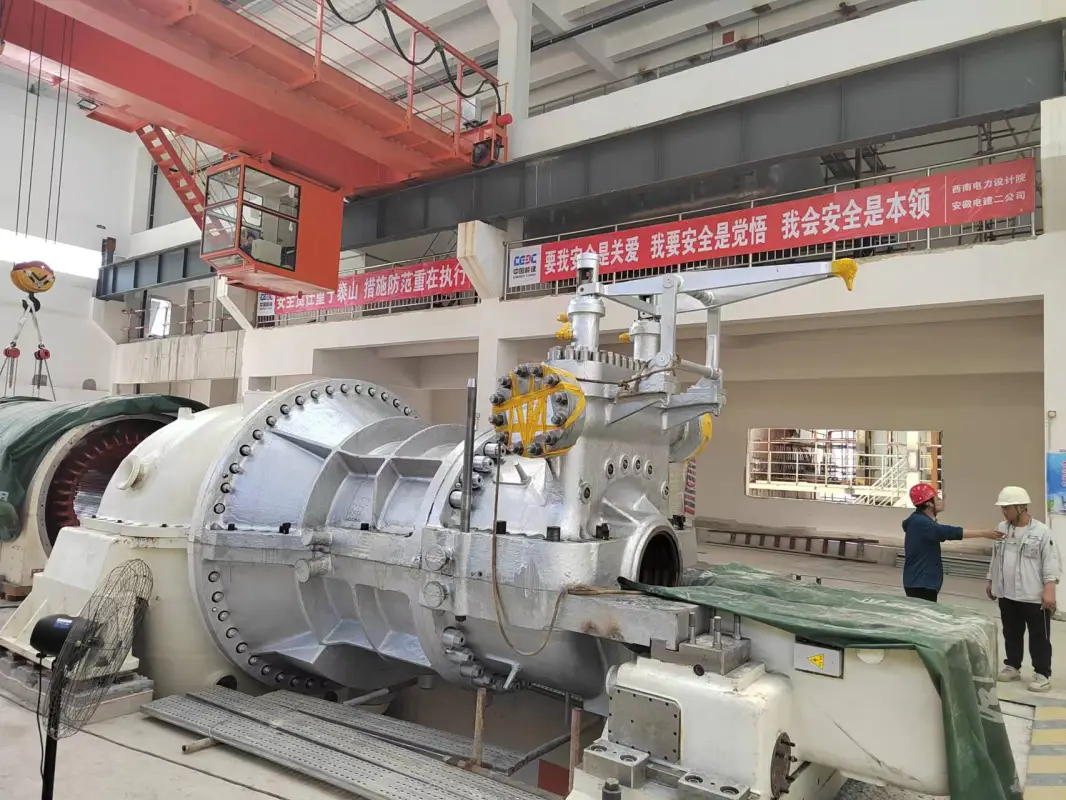

Kondenzációs gőzturbina
A kondenzációs gőzturbinát kifejezetten energiatermelésre tervezték, ahol az expanzió és a munka eltávolítása után a gőz túlnyomó többségét egy kondenzátorba irányítják, ahol visszacsapódik vízzé, ezáltal befejezve a termodinamikai ciklust.
Működési elv és fő alkotóelemek: A lényege, hogy a munka után a gőzt egy kondenzátorba vezetik. Vákuumkörnyezetben a gőz vízzé kondenzálódik, ami drasztikus térfogatcsökkenést és negatív nyomást eredményez. Ez növeli a gőz ideális entalpiaesését, javítva a termikus hatásfokot.
A fő alkotóelemek közé tartozik maga a gőzturbina, a kondenzátor, a kondenzvíz-szivattyú és a keringtetővíz-szivattyú. A kondenzátor jellemzően felületi szerkezetet alkalmaz, és hűtővizet (akár recirkuláltatva, akár egyszeri árammal) használ a kondenzáció eléréséhez. A levegőejektor felelős a vákuum fenntartásáért azáltal, hogy azonnal eltávolítja a nem kondenzálódó gázokat, biztosítva a hatékony hőátadást.
- Luoyang Hanfei Power Technology Co., Ltd
- Henan, Kína
- Teljes körű, stabil és hatékony ellátási képességekkel rendelkezik gőzturbinák és alkatrészeik tekintetében.
- információ
Kondenzációs gőzturbina
A kondenzációs gőzturbina egy olyan turbinatípus, amelyben a gőz a tágulás és a turbinában végzett munka után teljes egészében egy kondenzátorba kerül (a tengelytömítés kisebb szivárgásától eltekintve), hogy vízzé kondenzálódjon.
Egy kondenzációs gőzturbina, amely elsősorban magából a turbinából, kondenzvíz-szivattyúból, kondenzátorból és keringtetővíz-szivattyúból áll, úgy működik, hogy a turbinából kiáramló gőz a kondenzátorba jut, ahol lehűl és gáz halmazállapotból vízzé kondenzálódik. A kondenzátumot ezután a kondenzvíz-szivattyú visszajuttatja a kazánba. A kondenzátor kulcsszerepet játszik ebben a folyamatban. Elsődleges célja a turbina termikus hatásfokának növelése. Ezt úgy érik el, hogy kihasználják azt a jelenséget, amikor a vízzé visszahűtött gőz térfogata drasztikusan csökken. A fennmaradó térben vákuum keletkezik, ami növeli a gőz ideális entalpiaesését.
A gyakorlatban a termikus hatásfok további javítása és a turbina kipufogó burkolatának átmérőjének csökkentése érdekében részben expandált gőzt vonnak ki a turbina közbenső fokozataiból, és tápvíz-melegítőkbe vezetik, hogy előmelegítsék a kazán tápvizét. Ez a típus, amelyet nem állítható kivonásos kondenzációs turbinaként ismernek, szintén a kondenzációs turbinák közé tartozik. Ezek a hőerőművekben áramtermelésre szakosodott standard turbinatípusok. A kondenzációs rendszer főként a kondenzátorból, a keringtető vízszivattyúból, a kondenzvíz-szivattyúból és a levegő-ejektorból áll. A turbina kipufogó gőze belép a kondenzátorba, a keringtető hűtővíz lehűti és vízzé kondenzálja, majd a kondenzvíz-szivattyú elszívja. Miután a tápvíz-melegítők különböző fokozataiban felmelegítették, tápvízként a kazánba kerül.
A folyamat során, amikor a kipufogógázt lehűtik és vízzé kondenzálják a kondenzátorban, a térfogata hirtelen csökken. Ez vákuumot hoz létre az eredetileg gőzzel töltött zárt térben, ami csökkenti a turbina kipufogógázának nyomását. Következésképpen a gőz ideális entalpiaesése megnő, ezáltal javítva a berendezés termikus hatásfokát. A turbina kipufogógázában jelen lévő nem kondenzálható gázokat (elsősorban levegőt) a levegőejektor eltávolítja a szükséges vákuum fenntartása érdekében.
A kondenzációs gőzturbina kulcsfontosságú berendezés, amelyet széles körben használnak a hő- és atomenergia-termelésben. Fő funkciói a villamos generátor gőztágulás útján történő meghajtása és az energiaátalakítás hatékonyságának optimalizálása.
1. Vákuumkörnyezet létrehozása és fenntartása a hatékonyság növelése érdekében: A munka elvégzése után a kipufogógázt a kondenzátorba vezetik, ahol a keringő hűtővíz vízzé kondenzálja. A drasztikus térfogatcsökkentés vákuumot hoz létre, jelentősen csökkentve a kipufogógáz nyomását és növelve a gőz ideális entalpiaesését, ezáltal javítva a termikus hatásfokot.
2. Munkafolyadék keringésének és energia-visszanyerés elősegítése: A kondenzvizet a kondenzvíz-szivattyú visszavezeti a kazánba újramelegítés céljából, így zárt ciklus jön létre. Ez újrahasznosítja és megtakarítja a vizet, miközben csökkenti az energiafogyasztást. Ezzel egyidejűleg a gőz hulladékhője a termodinamikai cikluson keresztül a környezetbe kerül, biztosítva a rendszer stabil működését.
3. Integrált kulcsfontosságú kiegészítő funkciók: A levegőejektor folyamatosan eltávolítja a nem kondenzálódó gázokat, fenntartva a magas vákuumhatásfokot a kondenzátorban. A kondenzációs folyamat lehetővé teszi a kondenzátum légtelenítését is (vákuumos légtelenítés), csökkentve a berendezések korrózióját és javítva a vízminőség biztonságát.
4. Alkalmazkodás nagy teljesítményű és rugalmas igényekhez: Az utolsó fokozatú lapátok kialakításának optimalizálásával és a több áramlású kipufogórendszer-konfiguráció alkalmazásával nagy teljesítményt tud kimenni (pl. egyetlen egység kapacitása elérheti a több száz megawattot). Az extrakciós kondenzációs turbinák változatai a közbenső fokozatokból extrakciós gőzt is képesek szolgáltatni fűtési célokra, kielégítve mind az energiatermelési, mind a távfűtési igényeket, ezáltal javítva az általános termikus hatásfokot (ami elérheti az 50–70%-ot is).
